La barrera que el grafeno no ve

A wall that should stop youUna pared que debería detenerteEine Wand, die dich aufhalten sollte一堵本该挡住你的墙

Imagine a road with a wall across it. For an ordinary, non-relativistic particle, a barrier wide or high enough should block the route. A little of the wave can leak through quantum tunnelling, but the leak fades quickly. The Klein paradox appears when the Dirac equation is used: a sufficiently high barrier changes which energy branch is available inside it, and a wave that looks transmitted no longer behaves like an ordinary particle.Imagina una carretera con una muralla atravesada. Para una partícula ordinaria, no relativista, una barrera lo bastante ancha o alta debería bloquear el camino. Un poquito de la onda puede filtrarse por efecto túnel, pero esa filtración cae rápido. La paradoja de Klein aparece al usar la ecuación de Dirac: una barrera suficientemente alta cambia la rama de energía disponible en su interior, y una onda que parece transmitida deja de comportarse como una partícula común.Stell dir eine Straße mit einer querstehenden Mauer vor. Für ein gewöhnliches, nichtrelativistisches Teilchen sollte eine ausreichend breite oder hohe Barriere den Weg blockieren. Ein kleiner Teil der Welle kann durch Quantentunneln hindurchsickern, aber dieses Leck wird schnell kleiner. Das Klein-Paradoxon erscheint bei der Dirac-Gleichung: Eine hohe Barriere verändert den verfügbaren Energiezweig, und eine Welle, die wie eine transmittierte aussieht, verhält sich nicht mehr wie ein gewöhnliches Teilchen.想象一条路被一堵墙横向挡住。对于普通的非相对论粒子，足够宽或高的势垒应该会封住道路。量子隧穿可以让少量波函数渗过去，但这种渗透会很快减弱。使用狄拉克方程时，克莱因悖论出现了：足够高的势垒会改变内部可用的能量分支，于是看似透射的波不再像普通粒子那样运动。

The apparent excess reflection is not a machine producing more than one probability. The bookkeeping has identified the wrong channel: the barrier connects particle and antiparticle branches. In the full relativistic theory, the consistent language is holes and pair creation. The surprise is real, but the contradiction is only a warning that the simple picture has been stretched too far.La reflexión aparentemente mayor que uno no significa que la naturaleza produzca más de una probabilidad. El problema está en la contabilidad: se identificó mal el canal. La barrera conecta ramas de partícula y antipartícula. En la teoría relativista completa, el lenguaje correcto habla de huecos y creación de pares. La sorpresa es real, pero la contradicción solo avisa que la imagen simple quedó chica.Die scheinbar größere Reflexion bedeutet nicht, dass die Natur mehr als eine Wahrscheinlichkeit erzeugt. Die Buchhaltung hat den falschen Kanal identifiziert: Die Barriere verbindet Teilchen- und Antiteilchenzweige. In der vollständigen relativistischen Theorie spricht man konsistent von Löchern und Paarerzeugung. Die Überraschung ist echt, der Widerspruch zeigt jedoch nur, dass das einfache Bild nicht mehr ausreicht.看似大于一的反射并不意味着自然界产生了超过一的概率。问题出在记账方式：把透射通道认错了。势垒连接了粒子分支与反粒子分支。在完整的相对论理论中，正确的语言是空穴与成对产生。惊奇现象是真实的，但矛盾只说明简单图像已经不够用了。

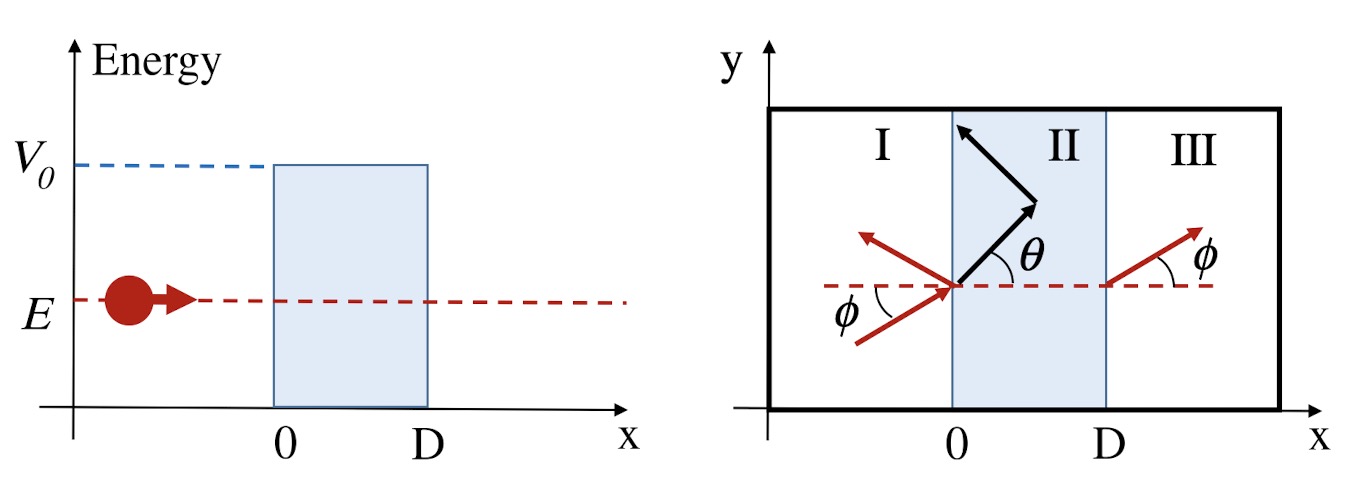

Potential barrier and incidence angles — The rectangular barrier: energy on the left, and the incidence and refraction angles on the right.La barrera rectangular: energía a la izquierda y ángulos de incidencia y refracción a la derecha.Die rechteckige Barriere: links die Energie, rechts Einfalls- und Brechungswinkel.矩形势垒：左侧是能量图，右侧是入射角与折射角。

Graphene brings the problem to the tableEl grafeno trae el problema a la mesaGraphen holt das Problem auf den Labortisch石墨烯把问题带到实验桌上

Graphene is a one-atom-thick carbon sheet arranged like a honeycomb. Near two special points in its electronic structure, its carriers behave like massless Dirac fermions. They are not real relativistic electrons: their characteristic speed is much smaller than the speed of light. But the equation has the same shape, so a flat sheet and electric gates can reproduce the essential choreography of the paradox.El grafeno es una lámina de carbono de un átomo de grosor, ordenada como un panal. Cerca de dos puntos especiales de su estructura electrónica, sus portadores se comportan como fermiones de Dirac sin masa. No son electrones relativistas reales: su velocidad característica es mucho menor que la de la luz. Pero la ecuación tiene la misma forma, así que una lámina y unas compuertas eléctricas pueden reproducir la coreografía esencial de la paradoja.Graphen ist eine nur ein Atom dicke Kohlenstoffschicht mit Wabenstruktur. In der Nähe zweier besonderer Punkte seiner elektronischen Struktur verhalten sich die Ladungsträger wie masselose Dirac-Fermionen. Es sind keine echten relativistischen Elektronen: Ihre charakteristische Geschwindigkeit ist viel kleiner als die Lichtgeschwindigkeit. Die Gleichung hat jedoch dieselbe Form, sodass eine dünne Schicht und elektrische Gatter die wesentliche Choreografie des Paradoxons nachbilden können.石墨烯是一层只有一个原子厚、排列成蜂窝状的碳。靠近电子结构中的两个特殊点时，载流子表现得像无质量狄拉克费米子。它们不是真正的相对论电子：特征速度远小于光速。但方程具有相同的形式，因此一片薄层和电栅极就能重现悖论的核心舞步。

A gate changes the electrostatic landscape and creates a region that acts as a barrier. A carrier arrives from one side, keeps its motion parallel to the edge, and must cross the gated strip. The barrier is the same in one and two layers; what changes is how the quantum state is tied to its direction of motion.Una compuerta cambia el paisaje electrostático y crea una región que funciona como barrera. El portador llega desde un lado, conserva el movimiento paralelo al borde y debe cruzar la franja controlada. La barrera puede ser la misma en una y dos capas; lo que cambia es cómo el estado cuántico queda unido a su dirección de movimiento.Ein Gatter verändert die elektrostatische Landschaft und erzeugt eine Region, die als Barriere wirkt. Ein Ladungsträger kommt von einer Seite, behält seine Bewegung parallel zum Rand bei und muss den gesteuerten Bereich durchqueren. Die Barriere kann in einer und zwei Schichten gleich sein; anders ist die Bindung des Quantenzustands an die Bewegungsrichtung.电栅极改变静电景观，形成一个充当势垒的区域。载流子从一侧到来，保持沿边界方向的运动，并必须穿过这条受控区域。一层和两层中的势垒可以相同；改变的是量子态如何与运动方向绑定。

Single layer: straight on, the wall turns transparentMonocapa: de frente, la pared se vuelve transparenteEine Schicht: Geradeaus wird die Wand durchsichtig单层：正面撞上去，墙反而变透明

In a single layer, the internal orientation of the electronic state — its pseudospin — turns with the direction of motion. For a path perpendicular to the barrier, the orientations on both sides line up. The result is perfect transmission at normal incidence, even for a high barrier. The carrier is not crossing because it has extra energy; reflection is forbidden in that ideal channel by the matching of motion and pseudospin.En la monocapa, la orientación interna del estado electrónico —su pseudospín— gira junto con la dirección de movimiento. Para una trayectoria perpendicular a la barrera, las orientaciones de ambos lados encajan. El resultado es transmisión perfecta en incidencia normal, incluso con una barrera alta. El portador no atraviesa porque tenga energía de sobra: en ese canal ideal, el ajuste entre movimiento y pseudospín impide la reflexión.In einer Schicht dreht sich die innere Orientierung des elektronischen Zustands — sein Pseudospin — mit der Bewegungsrichtung. Bei einem senkrechten Weg zur Barriere passen die Orientierungen auf beiden Seiten zusammen. Das Ergebnis ist perfekte Transmission bei senkrechtem Einfall, selbst bei einer hohen Barriere. Der Träger kommt nicht wegen überschüssiger Energie hindurch; in diesem idealen Kanal verbietet die Übereinstimmung von Bewegung und Pseudospin die Reflexion.在单层石墨烯中，电子态的内部方向——即赝自旋——会随运动方向转动。当路径垂直于势垒时，两侧的方向恰好匹配。结果是：即使势垒很高，正入射仍可完全透射。载流子并不是因为能量更多才穿过去；在这个理想通道里，运动与赝自旋的匹配禁止了反射。

For an oblique path, the match is no longer exact. Some of the wave reflects and some crosses. Yet the phase accumulated inside the barrier can line up again, producing resonant angles — like notes on a string that sound only for certain lengths. This is why an electrostatic barrier has trouble imprisoning carriers in single-layer graphene.Para una trayectoria inclinada, el encaje ya no es exacto. Parte de la onda se refleja y parte atraviesa. Pero la fase acumulada dentro de la barrera puede volver a alinearse y producir ángulos resonantes, como las notas de una cuerda que solo suenan para ciertas longitudes. Por eso una barrera electrostática tiene problemas para encerrar portadores en una monocapa.Bei einem schrägen Weg ist die Übereinstimmung nicht mehr exakt. Ein Teil der Welle wird reflektiert, ein Teil geht hindurch. Die innerhalb der Barriere gesammelte Phase kann jedoch wieder passen und Resonanzwinkel erzeugen — wie Töne einer Saite, die nur bei bestimmten Längen klingen. Deshalb kann eine elektrostatische Barriere Ladungsträger in einschichtigem Graphen nur schwer einsperren.对于倾斜路径，匹配不再精确。一部分波被反射，另一部分穿过。但波在势垒内部积累的相位可能再次对齐，产生共振角度——像琴弦只有在某些长度下才会发出特定音符。这就是静电势垒难以把载流子关在单层石墨烯中的原因。

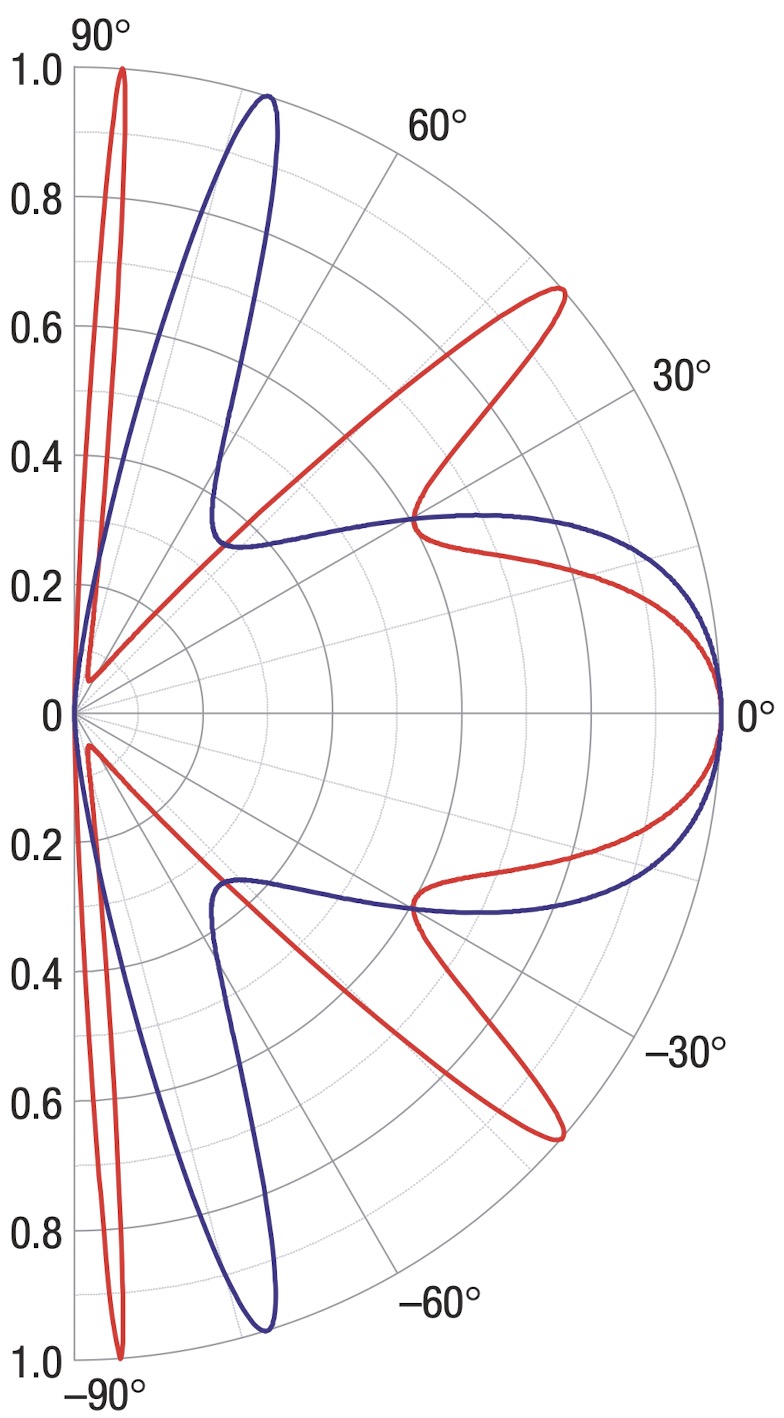

Angular transmission in monolayer graphene — Angular transmission for a single layer: the lobe at zero angle is the perfect-transmission channel; the side lobes are resonances.Transmisión angular en la monocapa: el lóbulo en cero grados es el canal de transmisión perfecta; los lóbulos laterales son resonancias.Winkelabhängige Transmission der einschichtigen Probe: Der Lappen bei null Grad ist der Kanal perfekter Transmission, die seitlichen Lappen sind Resonanzen.单层石墨烯的角度透射：零度处的瓣是完全透射通道，侧向瓣是共振。

Bilayer: the same road, a different turnBicapa: el mismo camino, otro giroZwei Schichten: Derselbe Weg, eine andere Drehung双层：同一条路，转法不同

In bilayer graphene, two honeycomb sheets are stacked with a shift. Near charge neutrality, the dispersion is approximately parabolic rather than linear. The carriers have an effective mass, but remain chiral: their internal state still remembers the direction of motion. The decisive difference is that the internal orientation makes two turns when the momentum makes one.En el grafeno bicapa, dos redes de panal se apilan con un desplazamiento. Cerca de la neutralidad de carga, la dispersión es aproximadamente parabólica en vez de lineal. Los portadores tienen una masa efectiva, pero siguen siendo quirales: su estado interno todavía recuerda la dirección de movimiento. La diferencia decisiva es que la orientación interna da dos vueltas cuando el momento da una.Beim zweischichtigen Graphen sind zwei Wabengitter gegeneinander verschoben gestapelt. Nahe der Ladungsneutralität ist die Dispersion annähernd parabolisch statt linear. Die Träger besitzen eine effektive Masse, bleiben aber chiral: Ihr innerer Zustand erinnert sich weiterhin an die Bewegungsrichtung. Der entscheidende Unterschied ist, dass die innere Orientierung zwei Umdrehungen macht, wenn der Impuls eine macht.双层石墨烯由两个错位堆叠的蜂窝晶格组成。在电荷中性点附近，色散近似为抛物线，而不是直线。载流子具有有效质量，但仍然具有手性：内部量子态依旧记得运动方向。决定性的区别是：动量转一圈时，内部方向会转两圈。

That extra turn changes the match at the interface. At normal incidence, the single layer favours passage while the bilayer favours reflection: the anti-Klein effect. For an ideal and sufficiently wide barrier, normal transmission is suppressed and falls with the width of the region. Oblique resonant channels return, but their maxima move away from the perpendicular direction.Ese giro extra cambia el encaje en la interfaz. En incidencia normal, la monocapa favorece el paso y la bicapa favorece la reflexión: el efecto anti-Klein. Para una barrera ideal y suficientemente ancha, la transmisión normal queda suprimida y cae con el ancho de la región. Vuelven a aparecer canales resonantes oblicuos, pero sus máximos se alejan de la dirección perpendicular.Diese zusätzliche Drehung verändert die Anpassung an der Grenzfläche. Bei senkrechtem Einfall begünstigt die einschichtige Probe den Durchgang, während die zweischichtige die Reflexion begünstigt: der Anti-Klein-Effekt. Bei einer idealen, ausreichend breiten Barriere wird die normale Transmission unterdrückt und nimmt mit der Breiten der Region ab. Schräge Resonanzkanäle bleiben möglich, aber ihre Maxima liegen nicht mehr in der senkrechten Richtung.这额外的一圈改变了界面处的匹配。在正入射时，单层有利于透射，而双层有利于反射，这就是反克莱因效应。对于理想且足够宽的势垒，正向透射会被抑制，并随区域宽度增加而下降。倾斜入射的共振通道仍然存在，但最大值移离垂直方向。

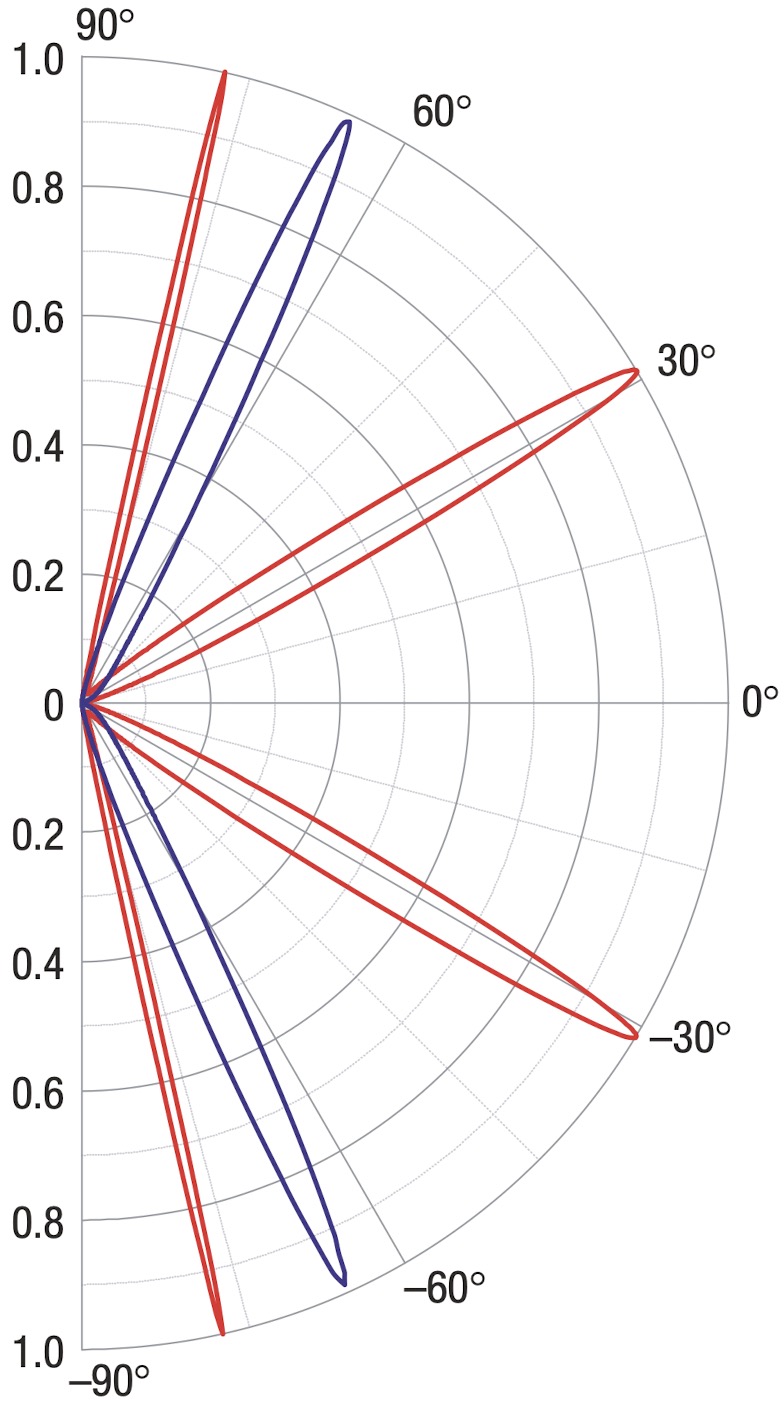

Angular transmission in bilayer graphene — Angular transmission for a bilayer: the centre is suppressed and the strongest channels move to oblique angles.Transmisión angular en la bicapa: el centro queda suprimido y los canales más fuertes se desplazan a ángulos oblicuos.Winkelabhängige Transmission der zweischichtigen Probe: Das Zentrum ist unterdrückt, die stärksten Kanäle liegen bei schrägen Winkeln.双层石墨烯的角度透射：中心被抑制，最强通道移向倾斜角度。

One barrier, two answersUna barrera, dos respuestasEine Barriere, zwei Antworten同一个势垒，两种回答

The transmission plots show the contrast directly. In the single layer, transmission is largest in the normal direction and develops side resonances. In the bilayer, the centre is dark and the maxima shift sideways. The lattice geometry is not decoration: it changes the phase that must match while the state crosses the interface.Los gráficos de transmisión muestran el contraste directamente. En la monocapa, la transmisión es máxima en la dirección normal y desarrolla resonancias laterales. En la bicapa, el centro queda oscuro y los máximos se desplazan hacia los lados. La geometría de la red no es decoración: cambia la fase que debe coincidir cuando el estado cruza la interfaz.Die Transmissionsdiagramme zeigen den Kontrast unmittelbar. In der einschichtigen Probe ist die Transmission in normaler Richtung am größten und entwickelt seitliche Resonanzen. In der zweischichtigen Probe bleibt das Zentrum dunkel, die Maxima wandern zur Seite. Die Gittergeometrie ist keine Dekoration: Sie verändert die Phase, die beim Überqueren der Grenzfläche zusammenpassen muss.透射图直接展示了这种对比。单层石墨烯在正入射方向透射最大，并出现侧向共振；双层石墨烯的中心变暗，最大值向两侧移动。晶格几何并非装饰：它改变了量子态穿过界面时必须匹配的相位。

This is an ideal model: ballistic transport, an approximately rectangular barrier, energies low compared with the interlayer coupling, and no mixing between graphene's two valleys. Disorder, a rough potential, contacts and trigonal warping alter a real device. The comparison remains useful because it separates the signature of chirality from the imperfections of fabrication.Este es un modelo ideal: transporte balístico, barrera aproximadamente rectangular, energías bajas frente al acoplamiento entre capas y ausencia de mezcla entre los dos valles del grafeno. El desorden, una barrera rugosa, los contactos y el trigonal warping modifican un dispositivo real. La comparación sigue siendo útil porque separa la firma de la quiralidad de las imperfecciones de fabricación.Das ist ein ideales Modell: ballistischer Transport, eine annähernd rechteckige Barriere, Energien unterhalb der dominanten Zwischenlagenkopplung und keine Mischung der beiden Täler. Unordnung, ein raues Potential, Kontakte und trigonal warping verändern ein reales Bauteil. Der Vergleich bleibt nützlich, weil er die Signatur der Chiralität von Fertigungsfehlern trennt.这是一个理想模型：弹道输运、近似矩形势垒、能量低于主要层间耦合，并且两个谷之间没有混合。无序、粗糙势垒、接触以及三角翘曲都会改变真实器件的曲线。这个比较仍然有用，因为它把手性的特征与制造缺陷区分开来。

In summaryEn resumenZusammengefasst总结

The Klein paradox appears when a relativistic barrier connects particle and antiparticle branches.La paradoja de Klein aparece cuando una barrera relativista conecta ramas de partícula y antipartícula.Das Klein-Paradoxon erscheint, wenn eine relativistische Barriere Teilchen- und Antiteilchenzweige verbindet.当相对论势垒连接粒子与反粒子分支时，就会出现克莱因悖论。
Single-layer graphene reproduces the Dirac structure and transmits perfectly at normal incidence.La monocapa reproduce la estructura de Dirac y transmite perfectamente en incidencia normal.Einschichtiges Graphen reproduziert die Dirac-Struktur und transmittiert bei senkrechtem Einfall perfekt.单层石墨烯重现狄拉克结构，并在正入射时完全透射。
Bilayer graphene keeps chirality but its double winding suppresses normal transmission.La bicapa conserva la quiralidad, pero su giro doble suprime la transmisión normal.Zweischichtiges Graphen behält die Chiralität, aber sein doppeltes Winding unterdrückt die normale Transmission.双层石墨烯保留手性，但双重绕转会抑制正向透射。

The original paradox is a flux problemLa paradoja original es un problema de flujoDas ursprüngliche Paradoxon ist ein Flussproblem原始悖论本质上是流的问题

For a Dirac step potential, when the barrier is high enough the transmitted solution belongs to the negative-energy branch. If it is labelled as an ordinary transmitted electron, one obtains a formal reflection coefficient larger than one. The consistent diagnosis follows the current rather than the phase velocity: the group velocity and momentum can have opposite signs in the transmitted branch. In quantum field theory the bookkeeping is completed by hole states and pair creation. The paradox is therefore a channel-identification failure, not a violation of unitarity.Para un potencial escalón de Dirac, cuando la barrera es suficientemente alta la solución transmitida pertenece a la rama de energía negativa. Si se etiqueta como un electrón transmitido ordinario, aparece formalmente un coeficiente de reflexión mayor que uno. El diagnóstico consistente sigue la corriente y no la velocidad de fase: en la rama transmitida, velocidad de grupo y momento pueden tener signos opuestos. En teoría cuántica de campos, la contabilidad se completa con estados de hueco y creación de pares. La paradoja es un fallo al identificar canales, no una violación de la unitariedad.Für ein Dirac-Stufenpotential gehört die transmittierte Lösung bei ausreichend hoher Barriere zum negativen Energiezweig. Bezeichnet man sie als gewöhnliches transmittiertes Elektron, erhält man formal einen Reflexionskoeffizienten größer als eins. Die konsistente Diagnose folgt dem Strom und nicht der Phasengeschwindigkeit: Im transmittierten Zweig können Gruppen- und Impulsgeschwindigkeit entgegengesetzte Vorzeichen haben. In der Quantenfeldtheorie wird die Buchhaltung durch Lochzustände und Paarerzeugung abgeschlossen. Das Paradoxon ist somit ein Fehler bei der Kanalidentifikation, keine Verletzung der Unitarität.对于狄拉克阶跃势，当势垒足够高时，透射解属于负能量分支。如果把它标记成普通的透射电子，就会形式上得到大于一的反射系数。正确的判断应跟随电流，而不是相速度：在透射分支中，群速度与动量的符号可能相反。在量子场论中，空穴态与成对产生完成了这套记账。因此，悖论是通道识别错误，而不是幺正性被破坏。

Graphene realizes a condensed-matter analogue. Near K and K′, a single layer is described, valley by valley, by H_K = ℏv_F(σ_xk_x + σ_yk_y) + V(x). The two spinor components refer to the A and B sublattices. Here v_F is not the speed of light and valence-band states are not relativistic antiparticles; the analogy concerns linear dispersion and pseudospin texture.El grafeno realiza un análogo de materia condensada. Cerca de K y K′, una monocapa se describe, valle por valle, mediante H_K = ℏv_F(σ_xk_x + σ_yk_y) + V(x). Las dos componentes del espinor corresponden a las subredes A y B. Aquí v_F no es la velocidad de la luz y los estados de la banda de valencia no son antipartículas relativistas; la analogía se refiere a la dispersión lineal y a la textura del pseudospín.Graphen realisiert ein Analogon in der kondensierten Materie. Nahe K und K′ wird eine einschichtige Probe für jedes Tal durch H_K = ℏv_F(σ_xk_x + σ_yk_y) + V(x) beschrieben. Die beiden Spinorkomponenten gehören zu den A- und B-Teilgitterplätzen. v_F ist hier nicht die Lichtgeschwindigkeit, und Valenzbandzustände sind keine relativistischen Antiteilchen; die Analogie betrifft die lineare Dispersion und die Pseudospin-Textur.石墨烯实现了一个凝聚态类比。在 K 与 K′ 附近，单层石墨烯可按谷分别写成 H_K = ℏv_F(σ_xk_x + σ_yk_y) + V(x)。自旋量的两个分量对应 A、B 两个子晶格。这里的 v_F 不是光速，价带态也不是相对论反粒子；类比针对的是线性色散与赝自旋纹理。

Monolayer: transverse momentum and chiralityMonocapa: momento transversal y quiralidadEine Schicht: Transversalimpuls und Chiralität单层：横向动量与手性

For a barrier V(x) that is translationally invariant along y, k_y is conserved. Matching waves in the three regions introduces incidence and refraction angles φ and θ, with k sinφ = q sinθ, and band signs s = sgn E and s′ = sgn(E − V₀). Crossing an n–p interface changes the relative orientation between pseudospin and momentum without breaking spinor continuity.Para una barrera V(x) invariante traslacionalmente en y, k_y se conserva. El emparejamiento de ondas en las tres regiones introduce los ángulos de incidencia y refracción φ y θ, con k sinφ = q sinθ, y los signos de banda s = sgn E y s′ = sgn(E − V₀). Al cruzar una interfaz n–p cambia la orientación relativa entre pseudospín y momento, pero no se rompe la continuidad del espinor.Für eine Barriere V(x), die translationsinvariant in y-Richtung ist, bleibt k_y erhalten. Das Anpassen der Wellen in den drei Regionen führt zu Einfalls- und Brechungswinkeln φ und θ mit k sinφ = q sinθ sowie zu den Bandvorzeichen s = sgn E und s′ = sgn(E − V₀). Beim Überqueren einer n–p-Grenze ändert sich die relative Orientierung von Pseudospin und Impuls, ohne die Spinorkontinuität zu brechen.对于沿 y 方向平移不变的势垒 V(x)，k_y 守恒。匹配三个区域的波函数会引入入射角 φ 与折射角 θ，满足 k sinφ = q sinθ，并引入能带符号 s = sgn E 与 s′ = sgn(E − V₀)。穿过 n–p 界面时，赝自旋与动量的相对方向改变，但自旋量连续性不被破坏。

Continuity of both spinor components at the two interfaces gives, for a rectangular barrier of width D, T = cos²φ cos²θ divided by [cos²(q_xD) cos²φ cos²θ + (1 − ss′ sinφ sinθ)² sin²(q_xD)]. The phase is written as q_xD, with D the physical barrier width. At φ = θ = 0, T = 1 in the ideal monolayer. For oblique incidence, the oscillatory phase produces Fabry–Pérot resonances.La continuidad de ambas componentes del espinor en las dos interfaces da, para una barrera rectangular de ancho D, T igual a cos²φ cos²θ dividido por [cos²(q_xD) cos²φ cos²θ + (1 − ss′ sinφ sinθ)² sin²(q_xD)]. La fase está escrita como q_xD, donde D es el ancho físico de la barrera. Para φ = θ = 0, T = 1 en la monocapa ideal. En incidencia oblicua, la fase oscilatoria produce resonancias de Fabry–Pérot.Die Kontinuität beider Spinorkomponenten an den beiden Grenzflächen liefert für eine rechteckige Barriere der Breite D T = cos²φ cos²θ geteilt durch [cos²(q_xD) cos²φ cos²θ + (1 − ss′ sinφ sinθ)² sin²(q_xD)]. Die Phase ist als q_xD geschrieben, wobei D die physikalische Barrierenbreite ist. Für φ = θ = 0 gilt im idealen einschichtigen Graphen T = 1. Bei schrägem Einfall erzeugt die oszillierende Phase Fabry–Pérot-Resonanzen.在两个界面处保持自旋量的两个分量连续，对于宽度为 D 的矩形势垒可得 T = cos²φ cos²θ 除以 [cos²(q_xD) cos²φ cos²θ + (1 − ss′ sinφ sinθ)² sin²(q_xD)]。这里相位写成 q_xD，D 是势垒的物理宽度。在 φ = θ = 0 时，理想单层石墨烯满足 T = 1。斜入射时，振荡相位产生法布里–珀罗共振。

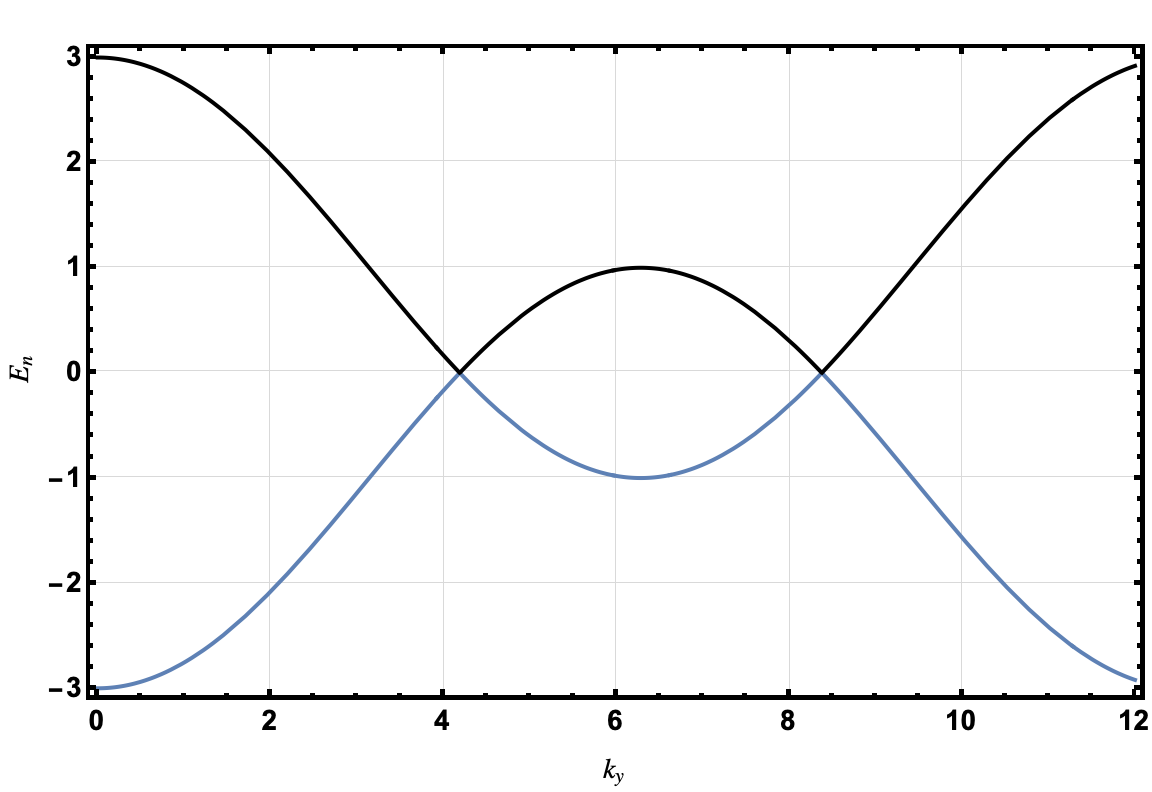

Linear spectrum of monolayer graphene — The linear low-energy spectrum of single-layer graphene near a Dirac point.El espectro lineal de baja energía de la monocapa cerca de un punto de Dirac.Das lineare Niedrigenergiespektrum des einschichtigen Graphens nahe einem Dirac-Punkt.单层石墨烯在狄拉克点附近的低能线性色散。

Bilayer: chirality of order twoBicapa: quiralidad de orden dosZwei Schichten: Chiralität zweiter Ordnung双层：二阶手性

After eliminating the high-energy dimer sites in AB bilayer graphene, the low-energy Hamiltonian is proportional to −ℏ²/(2m) times a matrix whose off-diagonal entries are (k_x ∓ ik_y)². The dispersion is parabolic, while the pseudospin phase has winding two. “Massive chiral fermion” therefore means an effective-mass quasiparticle with nontrivial chirality, not a genuinely massive relativistic particle.Después de eliminar los sitios dimerizados de alta energía en la bicapa AB, el Hamiltoniano de baja energía es proporcional a −ℏ²/(2m) por una matriz cuyos elementos fuera de la diagonal son (k_x ∓ ik_{y)². La dispersión es parabólica, mientras la fase del pseudospín tiene winding dos. “Fermión quiral masivo” significa aquí una cuasipartícula con masa efectiva y quiralidad no trivial, no una partícula relativista genuinamente masiva.}Nach dem Eliminieren der hochenergetischen Dimerplätze im AB-zweischichtigen Graphen ist der Niedrigenergie-Hamiltonoperator proportional zu −ℏ²/(2m) mal einer Matrix, deren Nebendiagonaleinträge (k_x ∓ ik_y)² sind. Die Dispersion ist parabolisch, während die Pseudospinphase ein Winding zwei besitzt. „Massives chirales Fermion“ bedeutet daher ein Quasiteilchen mit effektiver Masse und nichttrivialer Chiralität, kein wirklich massives relativistisches Teilchen.在 AB 双层石墨烯中消去高能二聚位点后，低能哈密顿量正比于 −ℏ²/(2m) 乘以一个非对角元为 (k_x ∓ ik_y)² 的矩阵。色散是抛物线型，而赝自旋相位绕转两次。因此，“有质量手性费米子”指的是带有效质量且具有非平凡手性的准粒子，并非真正有质量的相对论粒子。

The barrier problem becomes fourth order. Each region has two propagating and two evanescent solutions, and matching the effective components and their derivatives gives eight coefficients. In the low-energy regime, away from trigonal warping, the normal-incidence channel is mismatched by the double winding. For a symmetric ideal junction, normal transmission is suppressed and decays exponentially with barrier width: the transport form of anti-Klein tunnelling. Oblique phase matching still creates resonances.El problema de la barrera pasa a ser de cuarto orden. En cada región hay dos soluciones propagantes y dos evanescentes, y emparejar las componentes efectivas y sus derivadas da ocho coeficientes. En el régimen de baja energía, lejos del trigonal warping, el canal de incidencia normal queda desajustado por el giro doble. Para una unión simétrica ideal, la transmisión normal queda suprimida y decae exponencialmente con el ancho de la barrera: la forma de transporte del túnel anti-Klein. El emparejamiento de fase oblicuo todavía produce resonancias.Das Barrierenproblem wird vierter Ordnung. In jeder Region gibt es zwei propagierende und zwei evaneszente Lösungen; die Anpassung der effektiven Komponenten und ihrer Ableitungen liefert acht Koeffizienten. Im Niedrigenergiebereich, außerhalb des Regimes des trigonal warping, ist der Kanal für senkrechten Einfall durch das doppelte Winding fehlangepasst. Für eine symmetrische ideale Grenzfläche ist die normale Transmission unterdrückt und fällt exponentiell mit der Barrierenbreite: die Transportform des Anti-Klein-Tunnelns. Schräge Phasenanpassung erzeugt weiterhin Resonanzen.势垒问题现在变成四阶方程。每个区域有两个传播解和两个倏逝解，匹配有效分量及其导数会得到八个系数。在低能、远离三角翘曲的区域，双重绕转使正入射通道无法匹配。对于对称的理想界面，正向透射受到抑制，并随势垒宽度指数衰减，这是反克莱因隧穿的输运表现。倾斜入射的相位匹配仍会产生共振。

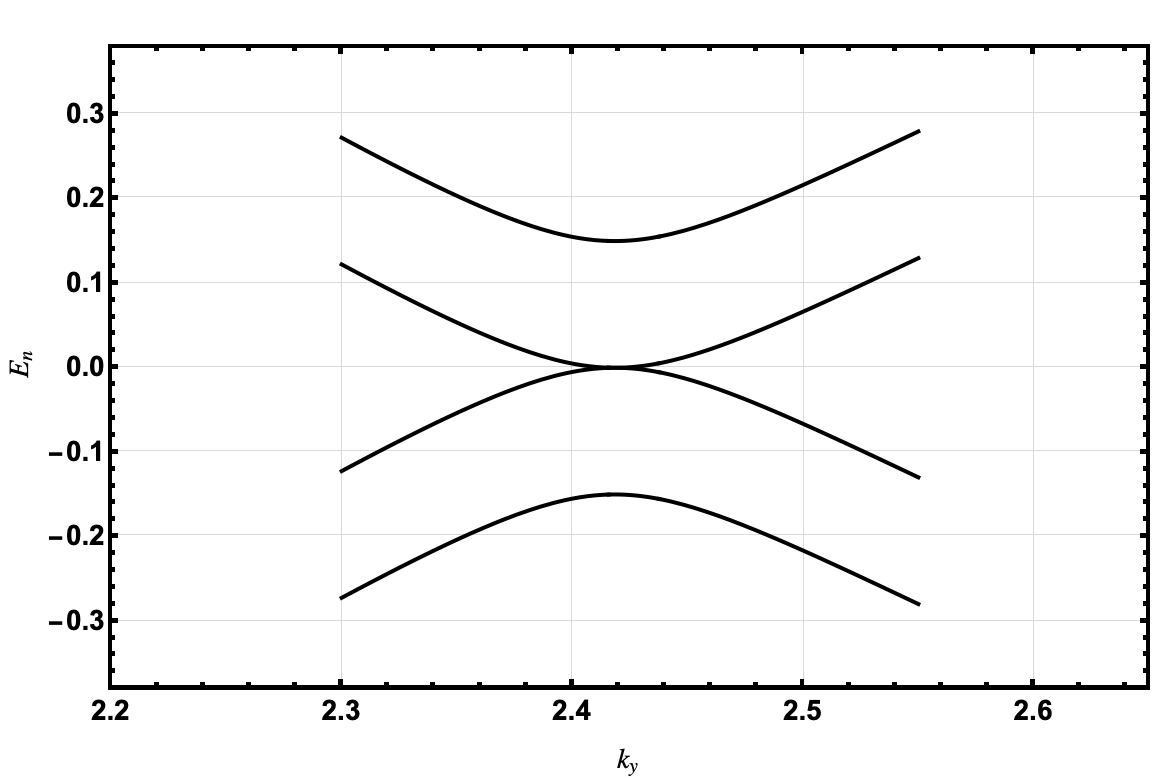

Parabolic spectrum of bilayer graphene — The parabolic low-energy spectrum of bilayer graphene near K.El espectro parabólico de baja energía de la bicapa cerca de K.Das parabolische Niedrigenergiespektrum des zweischichtigen Graphens nahe K.双层石墨烯在 K 点附近的低能抛物线色散。

What the comparison addsQué aporta la comparaciónWas der Vergleich zeigt这个比较增加了什么

The point is not simply that one layer transmits and two layers reflect. Both systems respond to the same barrier through the internal texture of their states: winding one in the monolayer and winding two in the bilayer. That difference organizes the angular maxima and minima and makes chirality visible in transport. The bilayer is a complementary system: it retains the Dirac logic but changes the dispersion and geometric phase.El punto no es simplemente que una capa transmite y dos capas reflejan. Ambos sistemas responden a la misma barrera mediante la textura interna de sus estados: winding uno en la monocapa y winding dos en la bicapa. Esa diferencia organiza los máximos y mínimos angulares y hace visible la quiralidad en el transporte. La bicapa es un sistema complementario: conserva la lógica de Dirac, pero cambia la dispersión y la fase geométrica.Die Aussage ist nicht bloß, dass eine Schicht transmittiert und zwei Schichten reflektieren. Beide Systeme antworten auf dieselbe Barriere über die innere Textur ihrer Zustände: Winding eins in der einschichtigen, Winding zwei in der zweischichtigen Probe. Dieser Unterschied ordnet die Winkelmaxima und -minima und macht Chiralität im Transport sichtbar. Die zweischichtige Probe ist komplementär: Sie behält die Dirac-Logik, verändert aber Dispersion und geometrische Phase.关键不只是“一层透射、两层反射”。两个系统都通过量子态的内部纹理响应同一个势垒：单层绕转一次，双层绕转两次。这种差异组织了角度透射的最大值与最小值，使手性能在输运中显现。双层是一个互补系统：保留狄拉克逻辑，却改变色散与几何相位。

The connection with quantum heat engines is indirect but concrete. A gate-defined graphene junction can filter transport channels and control which quasiparticles cross a region. In a quantum engine, that selectivity could regulate the coupling between a working medium and its reservoirs. This presentation does not demonstrate a thermodynamic cycle; it supplies a clean chirality-controlled filtering mechanism that could be incorporated into one.La conexión con los motores térmicos cuánticos es indirecta, pero concreta. Una unión definida por compuertas en grafeno puede filtrar canales de transporte y controlar qué cuasipartículas cruzan una región. En un motor cuántico, esa selectividad podría regular el acoplamiento entre el sistema de trabajo y sus reservorios. Esta presentación no demuestra un ciclo termodinámico; aporta un mecanismo limpio de filtrado controlado por quiralidad que podría incorporarse a uno.Die Verbindung zu quantenmechanischen Wärmekraftmaschinen ist indirekt, aber konkret. Ein durch Gatter definierter Graphenübergang kann Transportkanäle filtern und kontrollieren, welche Quasiteilchen eine Region durchqueren. In einer Quantenmaschine könnte diese Selektivität die Kopplung zwischen Arbeitsmedium und Reservoirs regeln. Die Präsentation zeigt keinen thermodynamischen Zyklus; sie liefert einen klaren, durch Chiralität gesteuerten Filtermechanismus, der in einen solchen Zyklus eingebaut werden könnte.它与量子热机的联系是间接的，但很具体。由电栅极定义的石墨烯结可以筛选输运通道，控制哪些准粒子穿过某个区域。在量子热机中，这种选择性可能调节工作介质与热库之间的耦合。这份演示并未证明一个热力学循环；它提供的是一种干净的、由手性控制的过滤机制，可以被纳入这样的循环。

Plain-language version drafted with AI assistance and reviewed by the author. For the formal derivation, consult the original references.Versión divulgativa redactada con asistencia de IA y revisada por el autor. Para la derivación formal, consulta las referencias originales.Allgemeinverständliche Fassung mit KI-Unterstützung verfasst und vom Autor geprüft. Für die formale Herleitung siehe die Originalquellen.科普版本在 AI 协助下撰写并经作者审阅。形式推导请参阅原始文献。
